Hdmi口切換器使用hdmi線進行連接，在選擇是使用hdmi線的過程中，很多客戶有疑問，本文將介紹hdmi高清線和HDMI接口切換器線纜使用連接圖。
Hdmi線是什么
hdmi線是連接hdmi接口設備，按照hdmi標準定義生產的滿足高清數據傳輸?shù)木€纜統稱，一般都是搭配hdmi接口設備使用的。
Hdmi接口定義標準
HDMI A Type是使用最廣泛的HDMI線纜，HDMI A接口共有19pin，寬度為13.9毫米，厚度為4.45毫米。在日常生活使用中的絕大部分影音設備都配備這個接口。
HDMI A TYPE共19針，其中1-9針為數據信號；10、11、12針為時鐘信號；13針為CEC針；14針為空；15針SCL針；16針為SDA針；17針為地；18針+5V電源；19針為熱插拔檢測。
Hdmi線纜支持分辨率
HDMI 1.4已經可以支持4K了，但是受制于帶寬，最高只能達到3840×2160分辨率和30FPS幀率，HDMI 2.0則將帶寬擴充到了18Gbps，可以支持3840×2160分辨率和50FPS、60FPS幀率。HDMI支持4k顯示，主要是顯示器支持分辨率2k和4k，如果顯示器只有1080×1920那就是最高分辨率
傳輸距離
HDMI線支持5Gbps的數據傳輸率,最遠可傳輸30米。 實際使用過程中，由于帶寬和線纜質量等因素的影響，一般都是1.8米或者3米的hdmi比較多，其他規格的不常見。

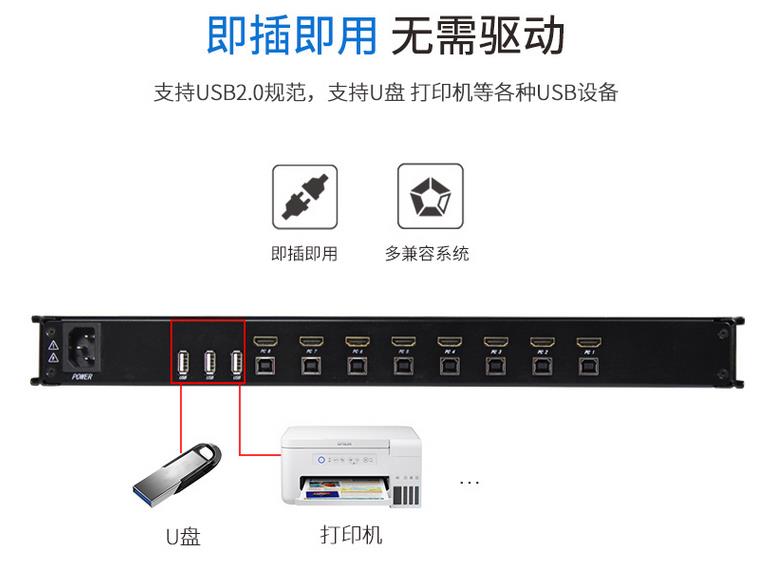

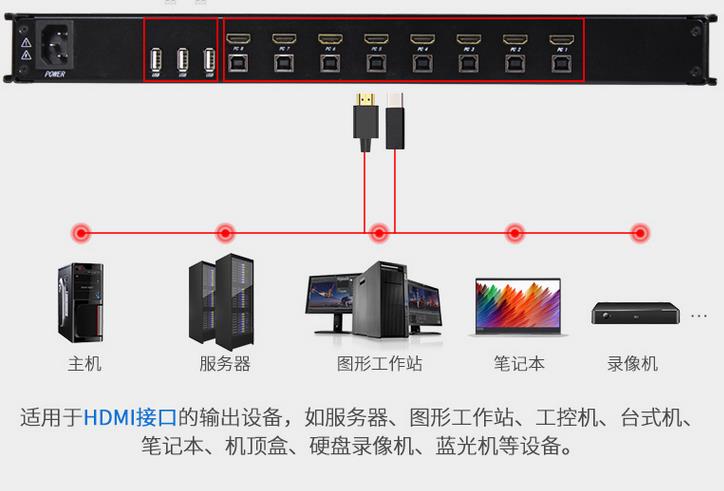

hdmi連接圖，hdmi線怎么使用
由于hdmi接口常見的有四種，也就是說，首先需要確定是哪一種hdmi標準接口，選擇對應的hdmi切換器口鏈接使用。
HDMI接口切換器參數配置
|
|
功能 |
AE-1708KH |
|
連接數 |
直連 |
8 |
|
液晶顯示屏 |
顯示屏類型 |
a-Si TFT-LCD IPS |
|
分辨率 |
1920(RGB)×1080 , FHD |
|
|
可視面積 |
381.888×214.812mm (H×V) |
|
|
支持顏色 |
262K , 72% (CIE1931) |
|
|
亮度 |
300 cd/m²（ T y p ） |
|
|
對比度 |
700： 1 （ T y p ） |
|
|
光源類型 |
WLED |
|
|
像素間隔 (mm) |
0.1989×0.1989 mm |
|
|
可視角度 |
85/85/85/85 (Typ.)(CR≥10) |
|
|
鍵鼠 |
接口 |
USB |
|
鍵盤設計 |
105鍵（88 鍵主鍵盤 +17 鍵獨立 數字鍵盤） |
|
|
X/Y 分辨率 |
>1000 點 / 英寸，（ 40 點 /mm ） |
|
|
電源 |
電源輸入(交流） |
-100 ~ -240V （ 1×3-Prong AC 插座） |
|
電源輸入(直流） |
12V （ DC2.1 插座） |
|
|
功耗（W） |
8W |
|
|
接口 |
連接端口 |
8×HDMI 母頭 |
|
控制端口 |
3 * USB type A母 |
|
|
結構及包裝 |
外殼顏色 |
黑 ,(可定制) |
|
外殼材質 |
金屬 |
|
|
毛重 / 凈重 |
18kg/11kg |
|
|
機身尺寸 (長 × 寬 × 高) |
600mm×485mm×44mm |
|
|
機柜安裝深度 |
600mm~1000mm |
|
|
環境條件 |
工作溫度 |
0~50 ℃ |
|
貯藏溫度 |
-20~60 ℃ |
|
|
濕度 |
0~80%, 不凝固的 |
|
|
包裝尺寸 |
包裝尺寸 (長 × 寬 × 高) |
72cm×62cm×17cm |
